Introduction à l’apprentissage non supervisée avec le clustering

Pour essayer les exemples présents dans ce tutoriel :

Ce chapitre utilise toujours le même jeu de données, présenté dans l’introduction de cette partie : les données de vote aux élections présidentielles américaines croisées à des variables sociodémographiques. Le code est disponible sur Github.

!pip install --upgrade xlrd #colab bug verson xlrd
!pip install geopandas

import requests

url = 'https://raw.githubusercontent.com/linogaliana/python-datascientist/main/content/modelisation/get_data.py'
r = requests.get(url, allow_redirects=True)
open('getdata.py', 'wb').write(r.content)

import getdata
votes = getdata.create_votes_dataframes()

Il peut également être utile d’installer plotnine pour réaliser des graphiques simplement :

!pip install plotnine

1 Introduction sur le clustering

Jusqu’à présent, nous avons fait de l’apprentissage supervisé puisque nous connaissions la vraie valeur de la variable à expliquer/prédire (y). Ce n’est plus le cas avec l’apprentissage non supervisé.

Le clustering est un champ d’application de l’apprentissage non-supervisé. Il s’agit d’exploiter l’information disponible en regroupant des observations qui se ressemblent à partir de leurs caractéristiques (features) communes.

Rappel: l’arbre de décision des méthodes Scikit

L’objectif est de créer des groupes d’observations (clusters) pour lesquels :

• Au sein de chaque cluster, les observations sont homogènes (variance intra-cluster minimale) ;
• Les clusters ont des profils hétérogènes, c’est-à-dire qu’ils se distinguent les uns des autres (variance inter-cluster maximale).

En Machine Learning, les méthodes de clustering sont très utilisées pour faire de la recommandation. En faisant, par exemple, des classes homogènes de consommateurs, il est plus facile d’identifier et cibler des comportements propres à chaque classe de consommateurs.

Ces méthodes ont également un intérêt en économie et sciences sociales parce qu’elles permettent de regrouper des observations sans a priori et ainsi interpréter une variable d’intérêt à l’aune de ces résultats. Cette publication sur la ségrégation spatiale utilisant des données de téléphonie mobile utilise par exemple cette approche. Dans certaines bases de données, on peut se retrouver avec quelques exemples labellisés mais la plupart sont non labellisés. Les labels ont par exemple été faits manuellement par des experts.

Note

Les méthodes de clustering peuvent aussi intervenir en amont d’un problème de classification (dans des problèmes d’apprentissage semi-supervisé). Le manuel Hands-on machine learning with scikit-learn, Keras et TensorFlow (Géron 2022) présente dans le chapitre dédié à l’apprentissage non supervisé quelques exemples.

Par exemple, supposons que dans la base MNIST des chiffres manuscrits, les chiffres ne soient pas labellisés et que l’on se demande quelle est la meilleure stratégie pour labelliser cette base. On pourrait regarder des images de chiffres manuscrits au hasard de la base et les labelliser. Les auteurs du livre montrent qu’il existe toutefois une meilleure stratégie. Il vaut mieux appliquer un algorithme de clustering en amont pour regrouper les images ensemble et avoir une image représentative par groupe, et labelliser ces images représentatives au lieu de labelliser au hasard.

Les méthodes de clustering sont nombreuses. Nous allons nous pencher sur la plus intuitive : les k-means.

2 Les k-means

2.1 Principe

L’objectif des k-means est de partitionner l’espace des observations en trouvant des points (centroids) jouant le rôle de centres de gravité pour lesquels les observations proches peuvent être regroupées dans une classe homogène. L’algorithme k-means fonctionne par itération, en initialisant les centroïdes puis en les mettant à jour à chaque itération, jusqu’à ce que les centroïdes se stabilisent. Quelques exemples de clusters issus de la méthode k-means :

Tip

L’objectif des k-means est de trouver une partition des données \(S=\{S_1,...,S_K\}\) telle que \[ \arg\min_{S} \sum_{i=1}^K \sum_{x \in S_i} ||x - \mu_i||^2 \] avec \(\mu_i\) la moyenne des \(x_i\) dans l’ensemble de points \(S_i\).

Dans ce chapitre nous allons principalement utiliser Scikit. Voici néanmoins une proposition d’imports de packages, pour gagner du temps.

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
import geopandas as gpd
from sklearn.cluster import KMeans #pour kmeans
import seaborn as sns #pour scatterplots

Exercice 1 : Principe des k-means

1. Importer les données et se restreindre aux variables 'Unemployment_rate_2019', 'Median_Household_Income_2021', 'Percent of adults with less than a high school diploma, 2018-22', "Percent of adults with a bachelor's degree or higher, 2018-22" et bien sûr 'per_gop'. Appelez cette base restreinte df2 et enlevez les valeurs manquantes.
2. Faire un k-means avec \(k=4\).
3. Créer une variable label dans votes stockant le résultat de la typologie.
4. Afficher cette typologie sur une carte.
5. Choisir les variables Median_Household_Income_2021 et Unemployment_rate_2019 et représenter le nuage de points en colorant différemment en fonction du label obtenu. Quel est le problème ?
6. Refaire les questions 2 à 5 en standardisant les variables en amont.
7. Représenter la distribution du vote pour chaque cluster.

La carte obtenue à la question 4, qui permet de représenter spatialement nos groupes, est la suivante :

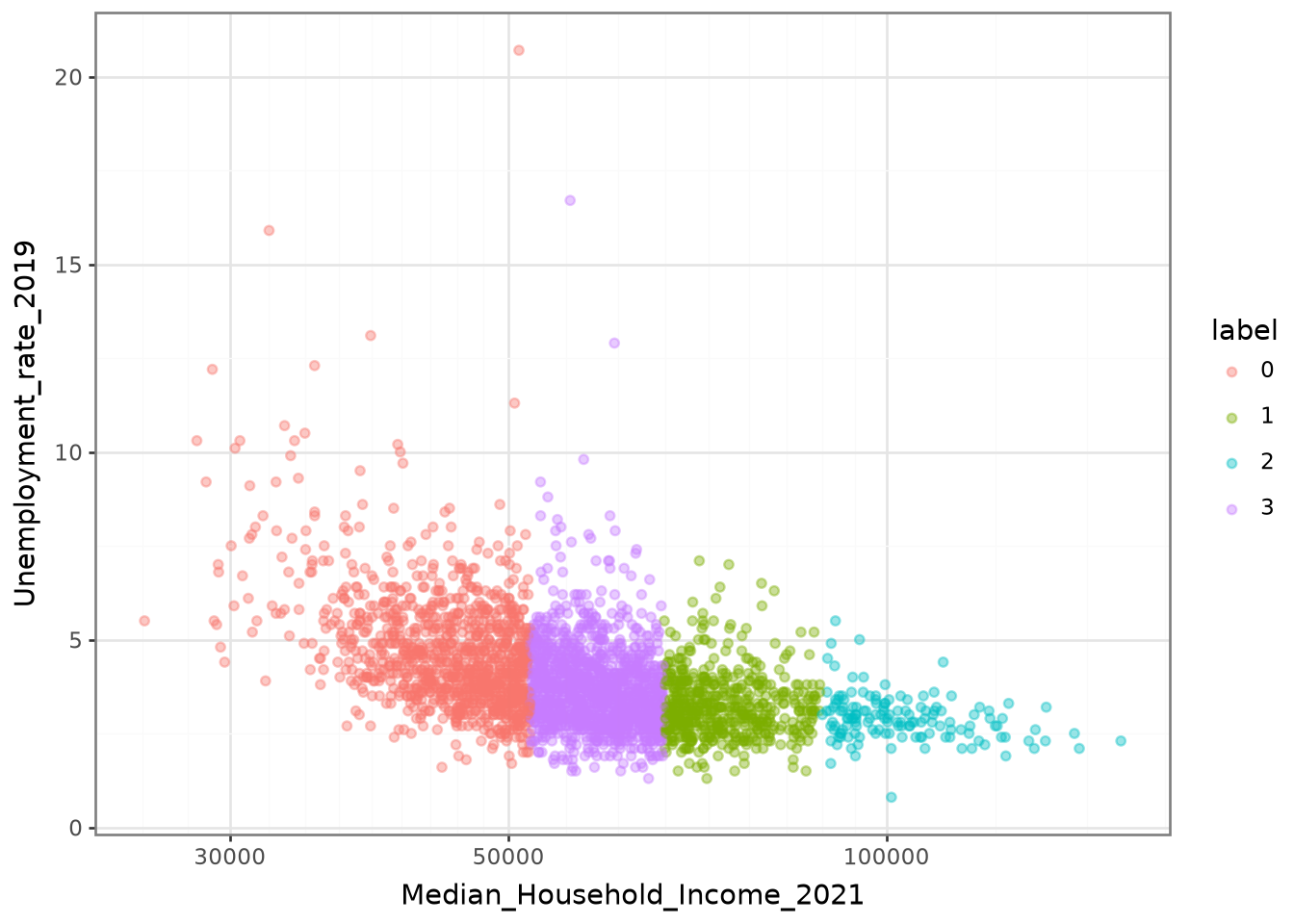

Le nuage de points de la question 5, permettant de représenter la relation entre Median_Household_Income_2021 et Unemployment_rate_2019, aura l’aspect suivant :

La classification apparaît un peu trop nettement dans cette figure. Cela suggère que la variable de revenu (Median_Household_Income_2021) explique un peu trop bien le partitionnement produit par notre modèle pour que ce soit normal. C’est probablement le fait de la variance forte du revenu par rapport aux autres variables. Dans ce type de situation, comme cela a été évoqué, il est recommandé de standardiser les variables.

On obtient ainsi la carte suivante à la question 5 :

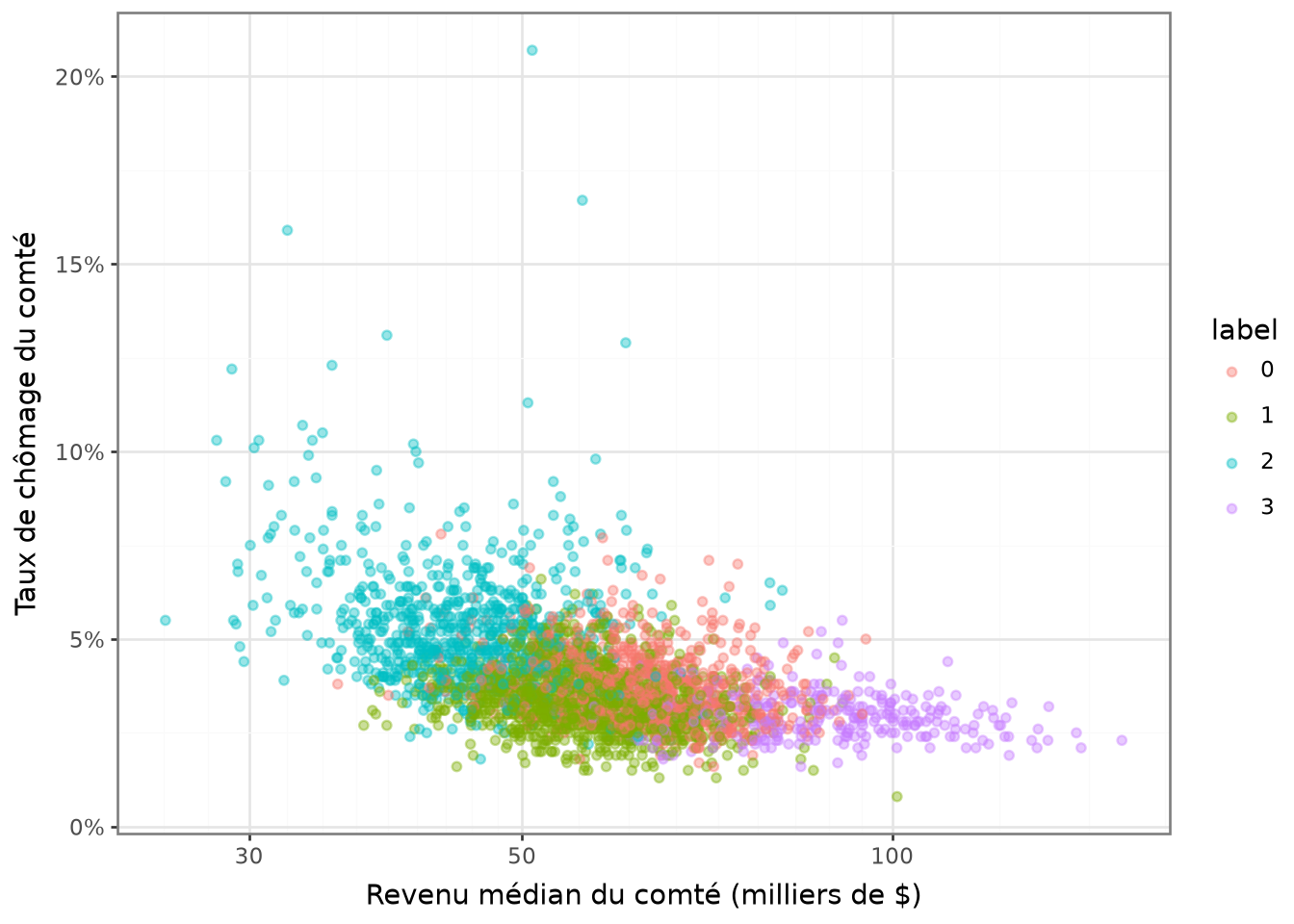

Et le nuage de points de la question 5 présente un aspect moins déterministe, ce qui est préférable :

Enfin, en ce qui concerne la question 6, on obtient cet histogramme des votes pour chaque cluster :

/opt/conda/lib/python3.12/site-packages/plotnine/stats/stat_bin.py:109: PlotnineWarning: 'stat_bin()' using 'bins = 31'. Pick better value with 'binwidth'.

Tip

Il faut noter plusieurs points sur l’algorithme implémenté par défaut par scikit-learn, que l’on peut lire dans la documentation :

• l’algorithme implémenté par défaut est kmeans++ (cf. paramètre init). Cela signifie que l’initialisation des centroïdes est faite de manière intelligente pour que les centroïdes initiaux soient choisis afin de ne pas être trop proches.
• l’algorithme va être démarré avec n_init centroïdes différents et le modèle va choisir la meilleure initialisation en fonction de l’inertie du modèle, par défaut égale à 10.

Le modèle renvoie les cluster_centers_, les labels labels_, l’inertie inertia_ et le nombre d’itérations n_iter_.

2.2 Choisir le nombre de clusters

Le nombre de clusters est fixé par le modélisateur. Il existe plusieurs façons de fixer ce nombre :

• connaissance a priori du problème ;
• analyse d’une métrique spécifique pour définir le nombre de clusters à choisir ;
• etc.

Il y a un arbitrage à faire entre biais et variance : un trop grand nombre de clusters implique une variance intra-cluster très faible (sur-apprentissage, même s’il n’est jamais possible de déterminer le vrai type d’une observation puisqu’on est en apprentissage non supervisé).

Sans connaissance a priori du nombre de clusters, on peut recourir à deux familles de méthodes :

• La méthode du coude (elbow method) : On prend le point d’inflexion de la courbe de performance du modèle. Cela représente le moment où ajouter un cluster (complexité croissante du modèle) n’apporte que des gains modérés dans la modélisation des données.

• Le score de silhouette : On mesure la similarité entre un point et les autres points du cluster par rapport aux autres clusters. Plus spécifiquement :

Silhouette value is a measure of how similar an object is to its own cluster (cohesion) compared to other clusters (separation). The silhouette ranges from −1 to +1, where a high value indicates that the object is well matched to its own cluster and poorly matched to neighboring clusters. If most objects have a high value, then the clustering configuration is appropriate. If many points have a low or negative value, then the clustering configuration may have too many or too few clusters

Source: Wikipedia

Le score de silhouette d’une observation est donc égal à (m_nearest_cluster - m_intra_cluster)/max( m_nearest_cluster,m_intra_cluster) où m_intra_cluster est la moyenne des distances de l’observation aux observations du même cluster et m_nearest_cluster est la moyenne des distances de l’observation aux observations du cluster le plus proche.

Le package yellowbrick fournit une extension utile à scikit pour représenter visuellement la performance de nos algorithmes de clustering.

Repartons d’un modèle simple

xvars = [
  'Unemployment_rate_2019', 'Median_Household_Income_2021',
  'Percent of adults with less than a high school diploma, 2018-22',
  "Percent of adults with a bachelor's degree or higher, 2018-22"
]

df2 = votes[xvars + ["per_gop"]].dropna()
model = KMeans(n_clusters=4)

from sklearn.cluster import KMeans
from yellowbrick.cluster import KElbowVisualizer

visualizer = KElbowVisualizer(model, k=(2,12))
visualizer.fit(df2.loc[:,xvars])        # Fit the data to the visualizer
visualizer.show()

Pour la méthode du coude, la courbe de performance du modèle marque un coude léger à \(k=4\). Le modèle initial semblait donc approprié.

yellowbrick permet également de représenter des silhouettes mais l’interprétation est moins aisée et le coût computationnel plus élevé :

from yellowbrick.cluster import SilhouetteVisualizer

fig, ax = plt.subplots(2, 2, figsize=(15,8))
j=0
for i in [3, 4, 6, 10]:
    j += 1
    '''
    Create KMeans instance for different number of clusters
    '''
    km = KMeans(n_clusters=i, init='k-means++', n_init=10, max_iter=100, random_state=42)
    q, mod = divmod(j, 2)
    '''
    Create SilhouetteVisualizer instance with KMeans instance
    Fit the visualizer
    '''
    visualizer = SilhouetteVisualizer(km, colors='yellowbrick', ax=ax[q-1][mod])
    ax[q-1][mod].set_title("k = " + str(i))
    visualizer.fit(df2[xvars])

Le score de silhouette offre une représentation plus riche que la courbe coudée.

Sur ce graphique, les barres verticales en rouge et en pointillé représentent le score de silhouette global pour chaque k choisi. On voit par exemple que pour tous les k représentés ici, le score de silhouette se situe entre 0.5 et 0.6 et varie peu. Ensuite, pour un k donné, on va avoir la représentation des scores de silhouette de chaque observation, regroupées par cluster. Par exemple, pour k = 4, ici, on voit bien quatre couleurs différentes qui sont les 4 clusters modélisés. Les ordonnées sont toutes les observations clusterisées et en abscisses on a le score de silhouette de chaque observation. Si au sein d’un cluster, les observations ont un score de silhouette plus faible que le score de silhouette global (ligne verticale en rouge), cela signifie que les observations du cluster sont trop proches des autres clusters.

Grâce à cette représentation, on peut aussi se rendre compte de la taille relative des clusters. Par exemple, avec k = 3, on voit qu’on a deux clusters conséquents et un plus “petit” cluster relativement aux deux autres. Cela peut nous permettre de choisir des clusters de tailles homogènes ou non.

Enfin, quand le score de silhouette est négatif, cela signifie que la moyenne des distances de l’observation aux observations du cluster le plus proche est inférieure à la moyenne des distances de l’observation aux observations de son cluster. Cela signifie que l’observation est mal classée.

2.3 Autres méthodes de clustering

Il existe de nombreuses autres méthodes de clustering. Parmi les plus connues, on peut citer trois exemples en particulier :

• Le clustering ascendant hiérarchique ;
• DBSCAN ;
• Les mélanges de Gaussiennes.

2.3.1 Clustering Ascendant Hiérarchique (CAH)

Quel est le principe ?

• On commence par calculer la dissimilarité entre nos N individus, i.e. leur distance deux à deux dans l’espace de nos variables.
• Puis on regroupe les deux individus dont le regroupement minimise un critère d’agrégation donné, créant ainsi une classe comprenant ces deux individus.
• On calcule ensuite la dissimilarité entre cette classe et les N-2 autres individus en utilisant le critère d’agrégation.
• Puis on regroupe les deux individus ou classes d’individus dont le regroupement minimise le critère d’agrégation.
• On continue ainsi jusqu’à ce que tous les individus soient regroupés.

Ces regroupements successifs produisent un arbre binaire de classification (dendrogramme), dont la racine correspond à la classe regroupant l’ensemble des individus. Ce dendrogramme représente une hiérarchie de partitions. On peut alors choisir une partition en tronquant l’arbre à un niveau donné, le niveau dépendant soit des contraintes de l’utilisateur, soit de critères plus objectifs.

Plus d’informations ici.

2.3.2 DBSCAN

L’algorithme DBSCAN est implémenté dans sklearn.cluster. Il peut être utilisé pour faire de la détection d’anomalies notamment. En effet, cette méthode repose sur le clustering en régions où la densité des observations est continue, grâce à la notion de voisinage selon une certaine distance epsilon. Pour chaque observation, on va regarder si dans son voisinage selon une distance epsilon, il y a des voisins. S’il y a au moins min_samples voisins, alors l’observation sera une core instance.

Les observations qui ne sont pas des core instances et qui n’en ont pas dans leur voisinage selon une distance epsilon vont être détectées comme des anomalies.

2.3.3 Les mélanges de gaussiennes

En ce qui concerne la théorie, voir le cours Probabilités numériques et statistiques computationnelles, M1 Jussieu, V.Lemaire et T.Rebafka. Se référer notamment aux notebooks pour l’algorithme EM pour mélange gaussien.

Dans sklearn, les mélanges gaussiens sont implémentés dans sklearn.mixture comme GaussianMixture. Les paramètres importants sont alors le nombre de gaussiennes n_components et le nombre d’initialisations n_init. Il est possible de faire de la détection d’anomalies avec les mélanges de gaussiennes.

Pour aller plus loin

Il existe de nombreuses autres méthodes de clustering :

• Local outlier factor ;
• Bayesian gaussian mixture models ;
• D’autres méthodes de clustering hiérarchique ;
• Etc.

3 L’Analyse en composantes principales (ACP)

3.1 Pour la visualisation de clusters

La méthode la plus simple pour visualiser les clusters, peu importe la méthode avec laquelle ils ont été obtenus, serait de représenter chaque individu dans l’espace à N dimensions des variables de la table, et colorier chaque individu en fonction de son cluster. On pourrait alors bien différencier les variables les plus discrimantes et les différents groupes. Un seul problème ici : dès que N > 3, nous avons du mal à représenter le résultat de façon intelligible…

C’est là qu’intervient l’Analyse en Composantes Principales (ACP), qui permet de projeter notre espace à haute dimension dans un espace de dimension plus petite. La contrainte majeure de la projection est de pouvoir conserver le maximum d’information (mesurée par la variance totale de l’ensemble de données) dans notre nombre réduit de dimensions, appelées composantes principales. En se limitant à 2 ou 3 dimensions, on peut ainsi se représenter visuellement les relations entre les observations avec une perte de fiabilité minimale.

On peut généralement espérer que les clusters déterminés dans notre espace à N dimensions se différencient bien sur notre projection par ACP, et que la composition des composantes principales en fonction des variables initiales permette d’interpréter les clusters obtenus. En effet, la combinaison linéaire des colonnes donnant naissance à nos nouveaux axes a souvent un “sens” dans le monde réel :

• Soit parce qu’une petite poignée de variables représente la majorité de la composante ;
• Soit parce que la plupart des colonnes intervenant dans la composante sommée se combinent bien pour former une interprétation naturelle.

Pour mettre en pratique les méthodes de création de clusters, de la base brute jusqu’à la visualisation par ACP, vous pouvez consulter la partie 2 du sujet 3 du funathon 2023, Explorer les habitudes alimentaires de nos compatriotes, sur le SSP Cloud ou sur Github.

3.2 Pour la réduction de dimension

L’ACP est également très utile dans le champ de la réduction du nombre de variables pour de nombreux types de modélisations, comme par exemple les régressions linéaires. Il est ainsi possible de projeter l’espace des variables explicatives dans un espace de dimension donnée plus faible, pour notamment limiter les risques d’overfitting.

L’inconvénient de cette approche est qu’elle rend les données utilisées en entrée du modèle moins interprétables qu’avec un LASSO puisque cette dernière technique sélectionne des variables là où la PCA sélectionne des combinaisons linéaires de nos variables.

3.3 Exemple

Reprenons nos données précédentes. Avant de faire une analyse en composante principale, dont l’objectif est de synthétiser des sources de variabilité dans nos données, il est conseillé de standardiser les variables lorsque celles-ci ont des échelles différentes (ce qui est le cas dans notre cas).

Dimensions des données avant PCA : (3099, 4)

Faisons déjà un premier test en réduisant nos données à deux composantes, c’est-à-dire à deux combinaisons linéaires de celles-ci. Il s’agit d’une méthode implémentée en Scikit, très pratique. Le faire à la main serait pénible.

from sklearn.decomposition import PCA
from sklearn.preprocessing import StandardScaler

scaler = StandardScaler()
X_standardized = scaler.fit_transform(X)

n_components = 2
pca = PCA(n_components=n_components)

Faire une PCA à la main (exercice éducatif mais peu utile dans la vraie vie)

::::

Les références

Géron, Aurélien. 2022. Hands-on machine learning with Scikit-Learn, Keras, and TensorFlow. " O’Reilly Media, Inc.".
